Поймал странный глюк на ультрафиолетовой лампе. Все началось с того, что она перестала включаться по таймеру. Разобрал, и обнаружил короткое замыкание на питании таймера. Причиной тому был пробитый стабилитрон. Не мудрено, потому-что конденсаторный блок питания, коим она оборудована, нельзя включать без нагрузки, а когда тумблер установлен в положение "ТАЙМЕР" но сама кнопка таймера не нажата - нагрузка отсутствует и стабилитрон вынужден рассеивать всю мощность БП на себе.
Стабилитрона под рукой не было и пришлось его просто выкинуть. Когда он вновь был установлен начались "чудеса на виражах". Лампа то включалась по таймеру, то нет. Нужно было переключить тумблер в нейтральное положение или в положение "всегда включена". потом вернуть на таймер и запустить его снова.
Со временем ситуация лишь ухудшалась. Терпению пришел конец. Перерисовав схему таймера выяснил что он включен по классической схеме:
(рис. 1)
Детали на рисунке несколько отличаются по номиналам но в целом все один в один.
Сначала я избавился от конденсаторного блока питания, и поставил обычный трансформатор. Ситуация не изменилась. Затем я заменил времязадающий (на схеме С1) и фильтрующий конденсаторы (на схеме не указан, стоит параллельно батарее G1). Это тоже ничего не изменило.
В конце концов ничего не оставалось, как заменить саму микросхему и о чудо......
Удачи в ремонте!
UPDATE:

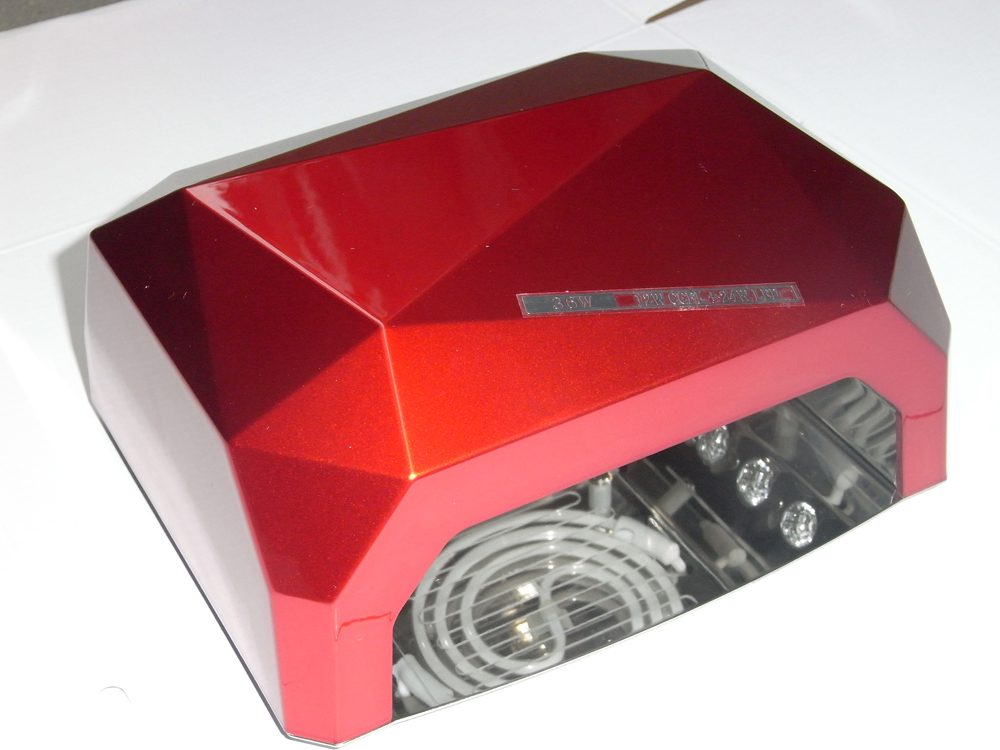

Лампа отложена в запас, а взамен куплена LED+CCFL - жена довольна и к старой возвращаться не хочет. Для тех кто будет смотреть в сторону такой новомодной лампы, не ведитесь на рекламные слоганы. Лампа типа ТАКОЙ не соответствует надписи 36w - это лишь ее название, призванное вводить в заблуждение девочек. Реальная ее мощность 24 Ватт. Спираль CCFL 12 Ватт и 12 светодиодов по 1 Ватт. Аналогичная ситуация и в подобных лампах с надписью 48W - тоже рекламный ход. К слову сказать в моей лампе блок питания 3А 12В и очень легкий и хлипкий, не разбирал еще но уверен что долго он не проживет.
Может кому то будет полезно, хорошее видео по ремонту аналогичной: ССЫЛКА
А если микросхема смд 14 ног,но надпись затерта? Но скорее всего проблема в этой микросхеме. Что делать,на что заменить?
